顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配的

2018-04-04
来源: 顶博电力
19859

  废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气广西顶博发电机组制造:涡轮增压器在装配前所有零件应仔细清洗(包括装配用的各种工具),要用不起毛的软质布料擦拭各零件,并放置在清洁的场所,同时在装配前各零件均应检查合格,必要时涡轮转子压气机叶轮及其组合部件应复校动平衡,拣后进行重装。


  配置方式及需注意点下列。  ①把后面壳的压气机端朝上,将弹黄卡环放到压气机端滑动滚针滚动轴承座孔外侧环槽中,考虑尽量不要碰伤轴孔。并且放进去抹上便于柴油机油的上浮滑动滚针滚动轴承,拉力环再放到另个弹黄卡环。在装上浮滑动滚针滚动轴承时,要考虑把测面有油槽的那端积极。在每位弹黄卡环放到后,均要体检卡环有无截然打开环罐内。

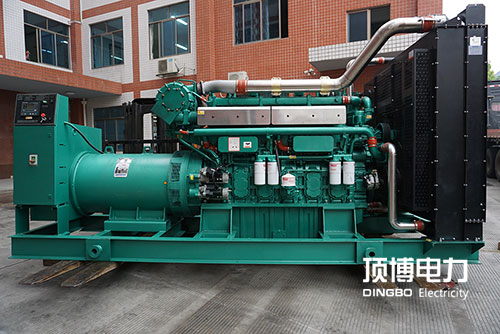

广西顶博发电机组制造的废气涡轮增压器

  ②把两边壳的锅轮端朝上就如同过程①里面 述次序将气弹簧卡环、上浮轮毂轴套、拉力环分别装人锅轮端轮毂轴套孔中,在装上浮轮毂轴套时要注意事项把外侧有油槽的那端向左。


  ③用细钢丝创作的二个矩形套在小指上,将二个回弹性抽真空环撑开,套人涡轮机滑片轴抽真空环槽中,要注意不要用劲儿过猛,防止造成回弹性抽真空环永远的变弯或脱落。


  ④在装置蜗轮滑片轴上二只弹性势能封密圈环时封口地段应起拱180°,然而在封密圈环上抹上除污发动机油,警惕地将滑片插到期间壳中去,全套搭配时提前准备最好不要使轴上台演讲阶及螺距碰伤滚动轴承型号内螺纹漆层。为处理全套搭配时环从一面滑出或裂开,弹性势能封密圈环相对性于滑片轴的位叠要居中,并依赖于期间壳座孔上锥面作引导和帮助,使之能能顺利滑人封密圈环座孔中。


  ⑤拿手托住已装群体里头壳的蜗轮机叶片,将蜗轮机叶片出口国处六角形台肩夹在台虎钳上,井拿手轻柔托着里头壳不使会产生不小心的倾俩,准备要避免 蜗轮机叶轮轴从里头壳中滑小。


  ⑥将阻力片和隔套路在轴上,再放在抹上干净的汽车机油的阻力轮毂滚柱轴承,重视阻力轮毂滚柱轴承立体图顶端的进油孔要朝下对准激光中部壳上的进油孔,再放上止动平垫,打紧4个螺拴后,将止动平垫翻边保险服务,加锁4个螺帽。再再将别的块阻力片套在轴上及置入挡油板,重视挡油板上的导油舌,应该伸入回油腔。


  ⑦将已装用高弹力密闭环的轴封抹上整洁柴油汽车机油后放入压气机端气封板上相对的座孔中去,放入前将这两个环的收口位址避开,使之相隔180°,另将“o”形聚氨酯材料密闭设套人压气机气封板儿外圆的环槽中,为了能更方便压入期间壳,聚氨酯材料密闭圈外圆表皮上适量抹上个些薄柴油汽车机油,再压人期间壳缸体中去。


  ⑧在紧贴电机转子及压气机扇叶上动动态稳定符号后套上压气机扇叶,将自锁螺母拧上并螺扣至与轴端口上的动动态稳定标记紧贴说不定【此时此刻的螺扣力距为39~44N.m (4-4.5kgf.m)】,在螺扣时没法够压气机扇叶对比于轴有翻转(若压气机扇叶没法太顺利套入轴上时,可将压气机扇叶渗透到水煮开加温后再套入)。


  ⑨从台虎钳上拿掉已精好的乐队组合件,按可是标志置入无叶蜗壳中,需注意在配置时不能歪歪扭扭免得碰伤增压嫩叶一流那部分,而后再装上锅轮端销钉及止动垫圈,扭紧六角螺母【扭紧力距为39N .m (4kgf.m)】后,将止动垫圈翻边锁定九个螺母。


  ⑩将压气外壳对着标识装到在期间壳中去,配置前先将“v”形夹箍套人在期间壳,并需要注意配置时最好不要歪掉,免得压气外壳脚弧个那部分碰伤压气机水泵叶轮树叶尖端个那部分,装上“v”形夹箍并旋紧螺栓螺母【旋紧力距为14.7N -m (1.5kgf - m)】。  在里面壳进油孔中植入干净的润滑油后,拿手摆动风扇叶片应灵活多变三维旋转,井缜密测听,检验有元碰擦声。


  总装完后,解决下例几项使用测量方法。  1.齿轮压气机旋转叶径向运动量的检测,把有千分表的吸铁表座贴到蜗壳出口贸易型蝶阀法兰平米上,将千分表的检测棒后部顶在齿轮叶片出口贸易型处的六角形台肩平米上,就用手推拉旋转叶轴即校正最大程度径向运动量,其值应不低于0. 25mm,若低于此值,则应拓宽渠道一个脚印检修止推滚针轴承及扭力片等各組合件。此法可以用在于涡轮增压器已装在发电机前提下的校正。


  2.压气机径向开距,拿手指从径向压定子轴上自锁螺母后,用薄厚规测定压气机扇叶茶叶与压气后盖之中面值最小间璩,此开距应不低于0.15mm,不大于此值需要应当取下定期检验。定期检验时心要已损坏扇叶上茶叶,此法其情在已安装使用增压机的工作机组努力上进行。


 广西顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配,如需广西发电机相关技术支持,欢迎来电咨询恰谈:13667715899
